分布式事务解决方案-Seata

2024-05-20

使用阿里的分布式事务框架Seata来解决分布式事务

Seata

1.Seata安装和部署

1.1下载

在官网下载压缩包：Seata-Server下载 | Apache Seata

这里因为我跟着教程，所以使用1.4.2

1.2修改配置

修改conf下的refistry.conf配置文件

改为：

registry {
  # tc服务的注册中心类，这里选择nacos，也可以是eureka、zookeeper等
  type = "nacos"

  nacos {
    # seata tc 服务注册到 nacos的服务名称，可以自定义
    application = "seata-tc-server"
    serverAddr = "127.0.0.1:8848"
    group = "DEFAULT_GROUP"
    namespace = ""
    cluster = "SH"
    username = "nacos"
    password = "nacos"
  }
}

config {
  # 读取tc服务端的配置文件的方式，这里是从nacos配置中心读取，这样如果tc是集群，可以共享配置
  type = "nacos"
  # 配置nacos地址等信息
  nacos {
    serverAddr = "127.0.0.1:8848"
    namespace = ""
    group = "SEATA_GROUP"
    username = "nacos"
    password = "nacos"
    dataId = "seataServer.properties"
  }
}

1.3在nacos中添加配置

特别注意，为了让tc服务的集群可以共享配置，我们选择了nacos作为统一配置中心。因此服务端配置文件seataServer.properties文件需要在nacos中配好。

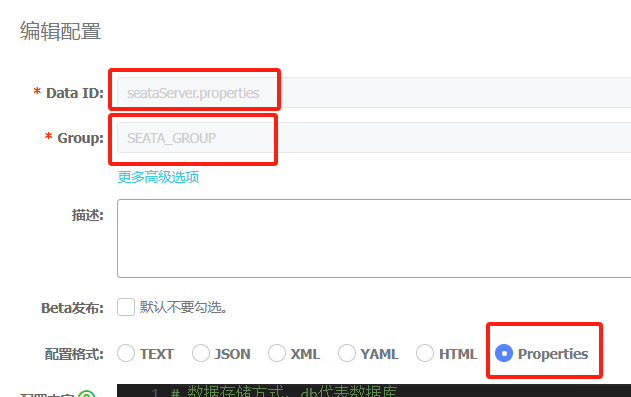

格式如下：

内容：

# 数据存储方式，db代表数据库
# 数据库配置需要根据自己的数据库修改，在url中可能需要设置连接的时区等配置，否则seata启动后会报错
store.mode=db
store.db.datasource=druid
store.db.dbType=mysql
store.db.driverClassName=com.mysql.cj.jdbc.Driver
store.db.url=jdbc:mysql://127.0.0.1:3306/seata?useUnicode=true
&rewriteBatchedStatements=true
&characterEncoding=utf-8
&zeroDateTimeBehavior=convertToNull&serverTimezone=Asia/Shanghai
store.db.user=root
store.db.password=123456
store.db.minConn=5
store.db.maxConn=30
store.db.globalTable=global_table
store.db.branchTable=branch_table
store.db.queryLimit=100
store.db.lockTable=lock_table
store.db.maxWait=5000
# 事务、日志等配置
server.recovery.committingRetryPeriod=1000
server.recovery.asynCommittingRetryPeriod=1000
server.recovery.rollbackingRetryPeriod=1000
server.recovery.timeoutRetryPeriod=1000
server.maxCommitRetryTimeout=-1
server.maxRollbackRetryTimeout=-1
server.rollbackRetryTimeoutUnlockEnable=false
server.undo.logSaveDays=7
server.undo.logDeletePeriod=86400000

# 客户端与服务端传输方式
transport.serialization=seata
transport.compressor=none
# 关闭metrics功能，提高性能
metrics.enabled=false
metrics.registryType=compact
metrics.exporterList=prometheus
metrics.exporterPrometheusPort=9898

1.4创建数据库表

首先需要创建一个数据库来作为seata的数据库，数据库名要和配置中url设置的一样，我这里是叫seata

然后需要在这个数据库中创建seata所需要的表，这些表主要记录全局事务、分支事务、全局锁信息：

/*
 Navicat Premium Data Transfer

 Source Server         : local
 Source Server Type    : MySQL
 Source Server Version : 50622
 Source Host           : localhost:3306
 Source Schema         : seata_demo

 Target Server Type    : MySQL
 Target Server Version : 50622
 File Encoding         : 65001

 Date: 20/06/2021 12:38:37
*/

SET NAMES utf8mb4;
SET FOREIGN_KEY_CHECKS = 0;

-- ----------------------------
-- Table structure for branch_table
-- ----------------------------
DROP TABLE IF EXISTS `branch_table`;
CREATE TABLE `branch_table`  (
  `branch_id` bigint(20) NOT NULL,
  `xid` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL,
  `transaction_id` bigint(20) NULL DEFAULT NULL,
  `resource_group_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `resource_id` varchar(256) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `branch_type` varchar(8) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `status` tinyint(4) NULL DEFAULT NULL,
  `client_id` varchar(64) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `application_data` varchar(2000) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `gmt_create` datetime(6) NULL DEFAULT NULL,
  `gmt_modified` datetime(6) NULL DEFAULT NULL,
  PRIMARY KEY (`branch_id`) USING BTREE,
  INDEX `idx_xid`(`xid`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;

-- ----------------------------
-- Records of branch_table
-- ----------------------------

-- ----------------------------
-- Table structure for global_table
-- ----------------------------
DROP TABLE IF EXISTS `global_table`;
CREATE TABLE `global_table`  (
  `xid` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL,
  `transaction_id` bigint(20) NULL DEFAULT NULL,
  `status` tinyint(4) NOT NULL,
  `application_id` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `transaction_service_group` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `transaction_name` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `timeout` int(11) NULL DEFAULT NULL,
  `begin_time` bigint(20) NULL DEFAULT NULL,
  `application_data` varchar(2000) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `gmt_create` datetime NULL DEFAULT NULL,
  `gmt_modified` datetime NULL DEFAULT NULL,
  PRIMARY KEY (`xid`) USING BTREE,
  INDEX `idx_gmt_modified_status`(`gmt_modified`, `status`) USING BTREE,
  INDEX `idx_transaction_id`(`transaction_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;

-- ----------------------------
-- Records of global_table
-- ----------------------------


-- ----------------------------
-- Records of lock_table
-- ----------------------------

SET FOREIGN_KEY_CHECKS = 1;

1.5启动TC服务

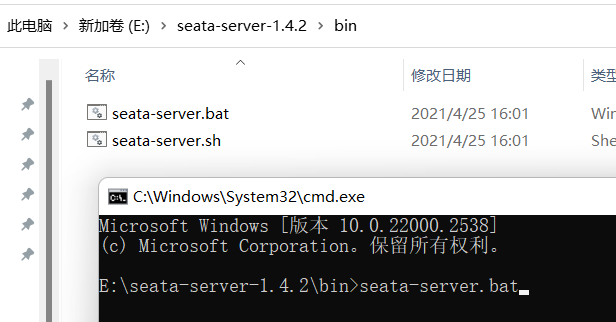

进入bin目录，运行其中的seata-server.bat即可：

启动成功后，seata-server应该已经注册到nacos注册中心了。

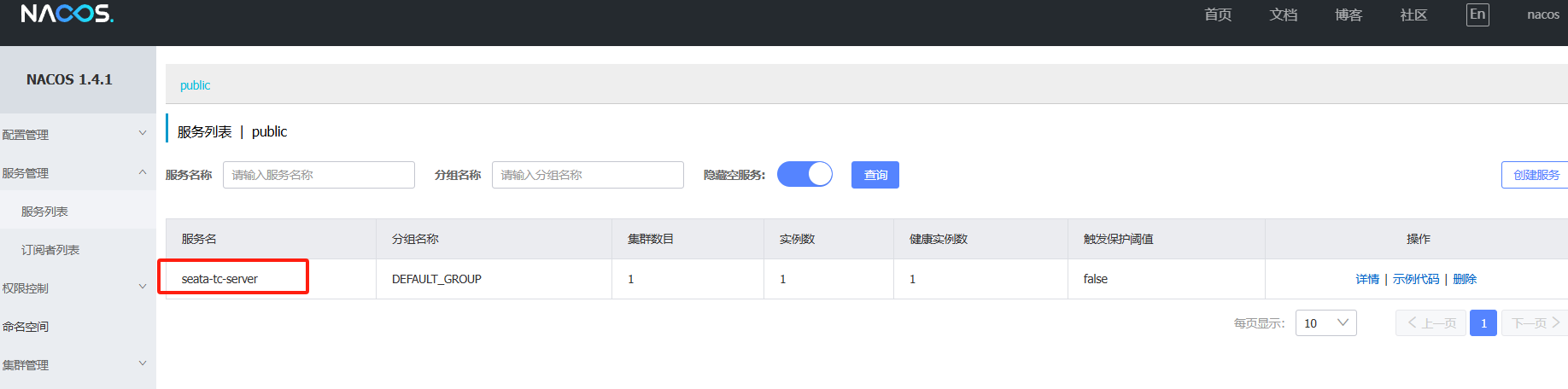

打开浏览器，访问nacos地址：http://localhost:8848，然后进入服务列表页面，可以看到seata-tc-server的信息：

补充

如果启动后，控制台无限报错可能是之前使用seata时事务回滚失败导致的。

可以删除bin目录下的sessionStore\root.data,并清空数据库的branch_table和global_table

2.微服务集成seata

2.1引入依赖

<!--seata-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
    <exclusions>
        <exclusion>
            <artifactId>seata-spring-boot-starter</artifactId>
            <groupId>io.seata</groupId>
        </exclusion>
    </exclusions>
</dependency>
<dependency>
    <groupId>io.seata</groupId>
    <artifactId>seata-spring-boot-starter</artifactId>
    <version>1.4.2</version>
</dependency>

2.2修改配置文件

对需要使用seata的微服务，需要修改application.yml文件，添加一些配置：

seata:
  registry: # TC服务注册中心的配置，微服务根据这些信息去注册中心获取tc服务地址
    # 参考tc服务自己的registry.conf中的配置
    type: nacos
    nacos: # tc
      server-addr: 127.0.0.1:8848
      namespace: ""
      group: DEFAULT_GROUP
      application: seata-tc-server # tc服务在nacos中的服务名称
      cluster: SH
  tx-service-group: seata-demo # 事务组，根据这个获取tc服务的cluster名称
  service:
    vgroup-mapping: # 事务组与TC服务cluster的映射关系
      seata-demo: SH

2.3启动微服务

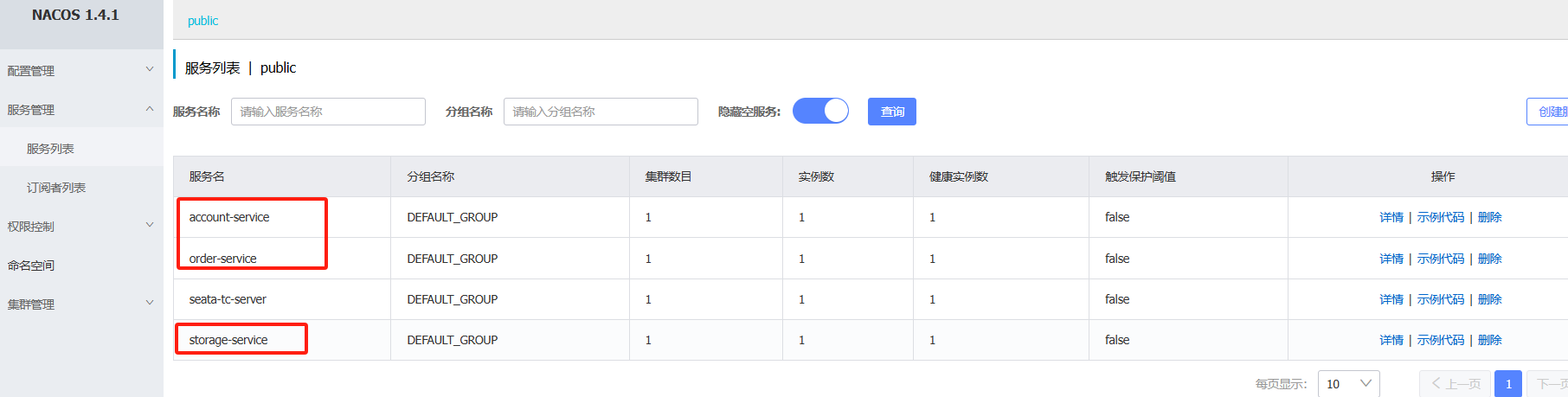

启动后nacos可以看到，服务已经正常启动了

查看seata控制台，每一个微服务都完成了注册RM、TM，那么就是正常集成了seata

3.XA模式

3.1基本架构

如图：

RM一阶段的工作：

① 注册分支事务到TC

② 执行分支业务sql但不提交

③ 报告执行状态到TC

TC二阶段的工作：

TC检测各分支事务执行状态

a.如果都成功，通知所有RM提交事务

b.如果有失败，通知所有RM回滚事务

RM二阶段的工作：

接收TC指令，提交或回滚事务

3.2优缺点

优点

事务的强一致性，满足ACID原则。
常用数据库都支持，实现简单，并且没有代码侵入

缺点

因为一阶段需要锁定数据库资源，等待二阶段结束才释放，性能较差
依赖关系型数据库实现事务

3.3使用

Seata的starter已经完成了XA模式的自动装配，实现非常简单，步骤如下：

1）修改application.yml文件（每个参与事务的微服务），开启XA模式：

1 2	seata: data-source-proxy-mode: XA

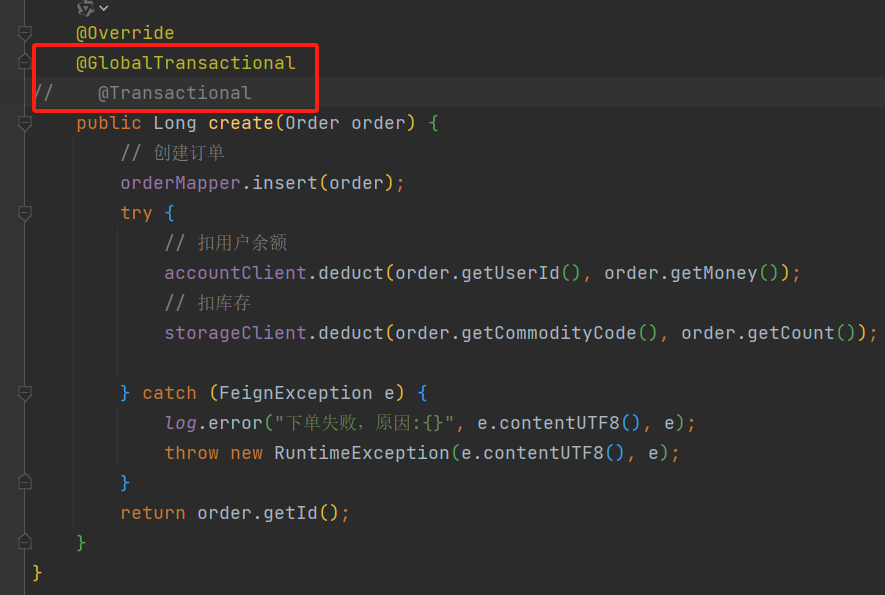

2）给发起全局事务的入口方法添加**@GlobalTransactional**注解:

本例中是OrderServiceImpl中的create方法.

3）重启服务并测试

在没有开启全局事务前，如果库存不足，会导致余额减少但库存不变，也就是无法正常回滚

重启order-service，再次测试，发现无论怎样，三个微服务都能成功回滚。

4.AT模式

4.1基本架构

基本流程图：

阶段一RM的工作：

注册分支事务
记录undo-log（数据快照）
执行业务sql并提交
报告事务状态

阶段二提交时RM的工作：

删除undo-log即可

阶段二回滚时RM的工作：

根据undo-log恢复数据到更新前

4.2AT与XA的区别

简述AT模式与XA模式最大的区别是什么？

XA模式一阶段不提交事务，锁定资源；AT模式一阶段直接提交，不锁定资源。
XA模式依赖数据库机制实现回滚；AT模式利用数据快照实现数据回滚。
XA模式强一致；AT模式最终一致

4.3优缺点

优点：

一阶段完成直接提交事务，释放数据库资源，性能比较好
利用全局锁实现读写隔离
没有代码侵入，框架自动完成回滚和提交

缺点：

两阶段之间属于软状态，属于最终一致
框架的快照功能会影响性能，但比XA模式要好很多

4.4使用

AT模式中的快照生成、回滚等动作都是由框架自动完成，没有任何代码侵入，因此实现非常简单。

只不过，AT模式需要一个表来记录全局锁、另一张表来记录数据快照undo_log。

1）导入数据库表

SET NAMES utf8mb4;
SET FOREIGN_KEY_CHECKS = 0;

-- ----------------------------
-- undo_log 需要导入到微服务的数据库中
-- ----------------------------
DROP TABLE IF EXISTS `undo_log`;
CREATE TABLE `undo_log`  (
  `branch_id` bigint(20) NOT NULL COMMENT 'branch transaction id',
  `xid` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT 'global transaction id',
  `context` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT 'undo_log context,such as serialization',
  `rollback_info` longblob NOT NULL COMMENT 'rollback info',
  `log_status` int(11) NOT NULL COMMENT '0:normal status,1:defense status',
  `log_created` datetime(6) NOT NULL COMMENT 'create datetime',
  `log_modified` datetime(6) NOT NULL COMMENT 'modify datetime',
  UNIQUE INDEX `ux_undo_log`(`xid`, `branch_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = 'AT transaction mode undo table' ROW_FORMAT = Compact;

-- ----------------------------
-- Records of undo_log
-- ----------------------------



-- ----------------------------
-- 全局锁 需要导入到seata数据库中
-- ----------------------------
DROP TABLE IF EXISTS `lock_table`;
CREATE TABLE `lock_table`  (
  `row_key` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL,
  `xid` varchar(96) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `transaction_id` bigint(20) NULL DEFAULT NULL,
  `branch_id` bigint(20) NOT NULL,
  `resource_id` varchar(256) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `table_name` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `pk` varchar(36) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `gmt_create` datetime NULL DEFAULT NULL,
  `gmt_modified` datetime NULL DEFAULT NULL,
  PRIMARY KEY (`row_key`) USING BTREE,
  INDEX `idx_branch_id`(`branch_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;


SET FOREIGN_KEY_CHECKS = 1;

2）修改application.yml文件，将事务模式修改为AT模式即可：

1 2	seata: data-source-proxy-mode: AT # 默认就是AT

3）重启服务并测试

5.TCC模式

5.1基本架构

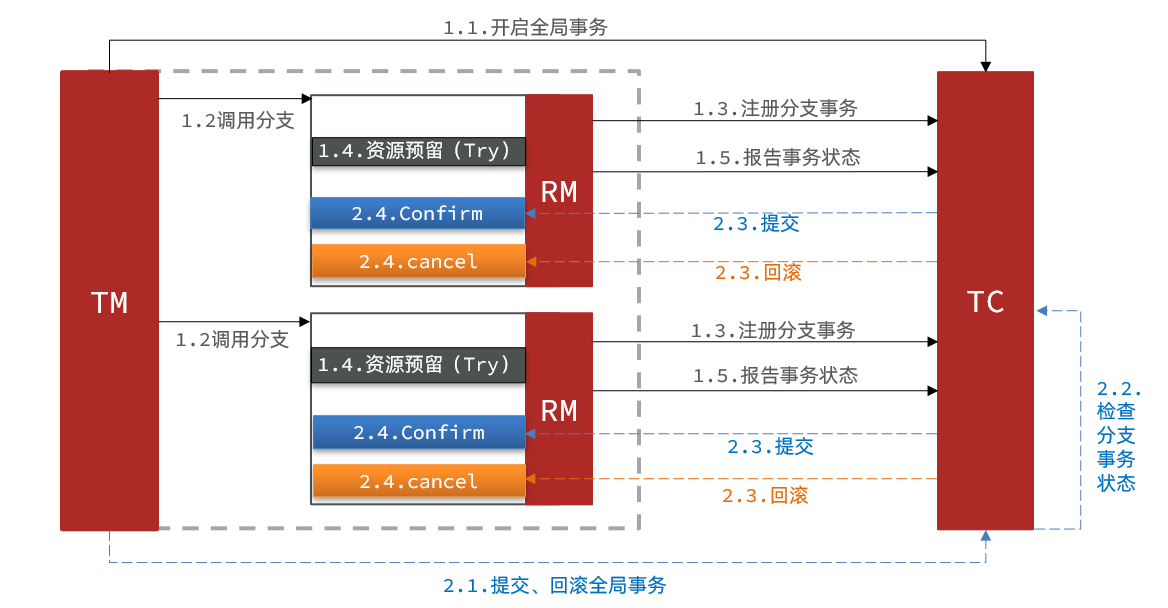

Seata中的TCC模型依然延续之前的事务架构，如图：

5.2优缺点

TCC模式的每个阶段是做什么的？

Try：资源检查和预留
Confirm：业务执行和提交
Cancel：预留资源的释放

优点

一阶段完成直接提交事务，释放数据库资源，性能好
相比AT模型，无需生成快照，无需使用全局锁，性能最强
不依赖数据库事务，而是依赖补偿操作，可以用于非事务型数据库

缺点

有代码侵入，需要人为编写try、Confirm和Cancel接口，太麻烦
软状态，事务是最终一致
需要考虑Confirm和Cancel的失败情况，做好幂等处理
